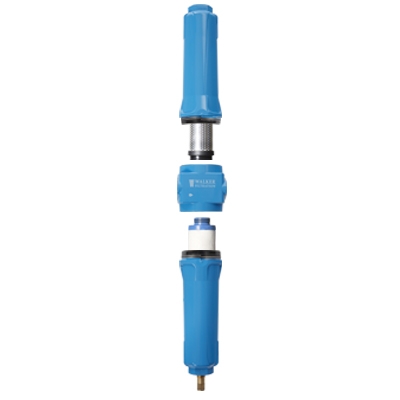

SR雙作用過濾器，也有人叫它SR雙聯過濾器，與普通壓縮空氣過濾器相比，SR雙作用過濾器的主要特點是殼體的高度變大，它有一個進氣口一個出氣口，兩個過濾筒，分為上、中、下結構。優點是節省空間，提高過濾效率。如下圖，我們可以看到藍色端蓋的0.01μm過濾濾芯，過濾等級是XA；黑色端蓋的活性炭過濾濾芯，過濾等級是AC。

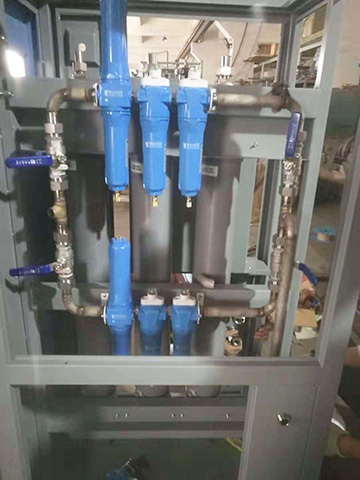

在這里，我們要介紹一下SR雙作用過濾器的具體應用，如下圖，這是兩組安裝在膜制氮空壓系統的過濾器組，我們可以看到從左至右，依次是SR雙作用過濾器、普通的SRA壓縮空氣過濾器（過濾等級X1，1μm）、普通的SRA壓縮空氣過濾器（過濾等級X5，5μm）。而氣流方向是從右至左的，先經過5μm過濾，再經過1μm過濾，之后進入SR雙作用過濾器的0.01μm過濾，最后到SR雙作用過濾器的活性炭過濾，完成所有過濾過程。充滿雜質的環境中的空氣經過空氣壓縮機的壓縮作用變成壓縮空氣，仍然帶有顆粒雜質，在經過這四層過濾，由粗過濾到精過濾，從SR雙作用過濾器的出口端得到的是潔凈的、無異味的壓縮空氣，這種潔凈的壓縮空氣符合國際標準ISO8573-1的1級等級標準，可以應用到各個行業。這種過濾器的組合更能節省橫向空間，三級過濾器的空間，可以實現四級過濾，過濾效果更好。SR雙作用過濾器可以滿足最高工作壓力為16barg（232psig），進氣量42Nm3/h（25SCFM）至297Nm3/h（175SCFM），接口尺寸從1/4"至1"的應用需求。
