壓縮空氣精密過濾器濾芯的結構分為：密封圈、支撐架、上下端蓋、材料

　　壓縮空氣精密過濾器濾芯，為了確保沒有泄漏，采用雙密封圈結構，采用軸面的雙重密封。

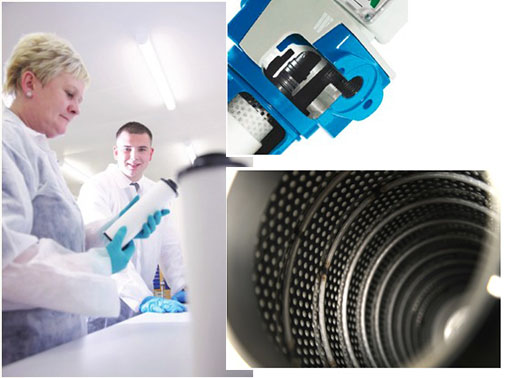

　　壓縮空氣精密過濾器濾芯，雙層不銹鋼孔板支撐，不會出現腐蝕的現象，雙向耐壓為5bar，大流量的濾芯額外采用不銹鋼螺旋彈簧內支撐，在氣流不平衡，壓力不穩定時，可以依靠自身來的強度來確保不破損和變形。

　　在壓縮空氣精密過濾器濾芯的上端蓋上有自定位支撐臂，是濾芯安裝拆卸更方便穩定。環形定位環，在下端蓋上，用以防止濾芯震動，提高反向流動除塵的穩定性。另外，這種設計還破壞了凝液層液滴的表面張力，改善了排油效果，同時對于液體起到導流的作用，讓液滴沿著四周快速排放到殼體底部。通過在每個壓縮空氣精密過濾器的濾芯上以噴墨標記的方式標記特殊的制造代碼，實現了充分的可追溯性。符合公司的ISO9001-2008制造規程，所有元件均具備符合性認證。

　　壓縮空氣精密過濾器濾芯是采用特殊定制的硼硅纖維材料構成過濾層，不使用任何膠黏劑，依靠材料自身的纖維結構形成過濾床，韌性高的同時內部蓬松，孔隙比達到96%以上，因而壓差特別小，纖維表面經過特殊的化學處理，大大減小纖維表面張力，疏水疏油速度快，大大提高過濾效率，減小壓差。無紡玻璃纖維預過濾材料對雙向氣流進行防護，能夠增加濾芯的強度，延長濾芯使用壽命。
