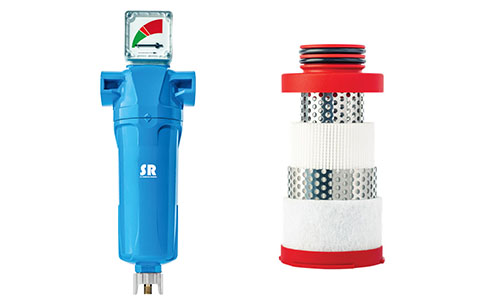

壓縮空氣過濾器的殼體一般是由兩個部分組成，上半部分稱為“濾蓋”，下半部分稱為“濾筒”。濾蓋的形狀較為復雜，它是壓縮空氣的進出通道，濾芯懸掛固定在濾蓋上，濾蓋上設有進氣口和排氣口，過濾器的口徑是與輸氣管道的管徑一致的，空氣在進入到壓縮空氣過濾器（除除塵過濾器外）中之后只有通過濾芯才能從排氣口排出，因此進氣口和排氣口之間不能有泄漏點，否則壓縮空氣將會走短路，沒有過濾干凈的壓縮空氣會進入管道，影響后面設備的正常工作。（我們會提供密封圈等密封裝置，請放心使用）

　　濾筒的作用有兩個，一個是起密封作用，限制壓縮空氣只能在過濾器殼體范圍內并按照規定的方向流動，二是收集過濾出來的水、油等雜質，為了能夠及時排出污染物，在濾筒的底部設有手動或者是自動排水器，由于濾芯的展開面積遠遠大于濾筒的橫截面積，所以濾筒管徑不用通過計算來決定，一般來說，濾筒的直徑只要足夠更換濾芯使用就可以了，濾筒的長度應該比濾芯長一點，這樣可以確保濾芯不被手機的液體污染。

　　壓縮空氣過濾器的接口既可以是螺紋接口也可以是法蘭接口，一般情況，大流量的壓縮空氣過濾器是采用法蘭接口，無論是哪種接口，都要確保壓縮空氣過濾器的密封性好，而且要便于拆卸和快速更換濾芯。

　　為了在線可以很好的觀察濾芯的壓差，通常可以在壓縮空氣過濾器上接一個壓差表。
