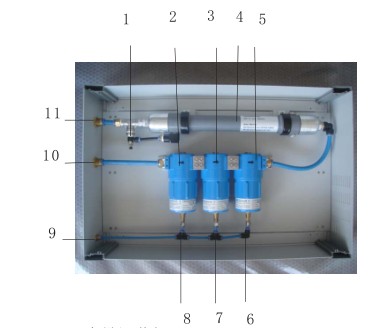

如下圖所示，在壓縮空氣膜干燥器前會連接氣水分離器和兩級過濾器，當打開干燥器的進氣管路，用含活性劑的水檢查是否有漏氣的地方，如果有漏氣會產生氣泡。

　　1、流量調節閥；2、氣水分離器；3、精密過濾器；4、膜干燥器；5、超精密過濾器；6、快插彎頭；7、快插三通；8、快插三通；9、冷凝液排出口；10、壓縮空氣入口；11、壓縮空氣出口

　　應該定期，建議是一周檢查一次過濾器的壓差計和排水器的排水情況。如果壓差計顯示凝結過濾器任何一級的壓差高，所有濾芯必須更換。建議將濾芯作為備件保存以備隨時更換。如果過濾器的壽命少于6個月，則表示壓縮機需要維護，或管路腐蝕，污染嚴重，如果發現排水量減少，則應減壓至常壓，然后卸下氣水分離器、精密過濾器和超精密過濾器下殼體檢查。在卸下殼體之前要先將殼體下面的快插軟管拆下，如液位超過自動排水的漂浮，則自動排水器不能正常工作，應及時更換。
